Routing ospf Dengan Router Mikrotik

A. Pendahuluan

  • Open shortest path first (OSPF) adalah  protokol routing dinamis yang dapat menjaga,mengatur dan mendistribusikan informasi routing antar network mengikuti setiap perubahan status jaringan secara dinamis
B. Latar Belakang

  • OSPF mempunyai istilah Autonomous System yang merupakan sebuah gabungan dari beberapa jaringan dan dapat digunakan dalam management dalam skala jaringan yang sangat besar

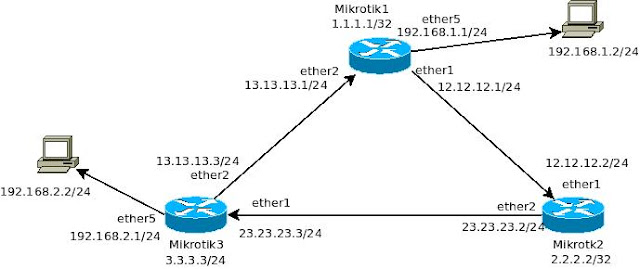

  • Penjelasan :pada gambar diatas terdapat 5 jaringan ,tiga router yang akan dikonfigurasi ospf,dan dua komputer client sebagai pengujian
C. Maksud dan Tujuan
  • mengkonfigurasi routing ospf menggunakan mikrotik
D. Jangka Waktu Kegiatan

  • 1 sampai 2 jam
E. Alat dan Bahan
  • 3 router
  • 2 komputer sebagai client
  • 5 kabel utp
F. Proses/Tahapan
  • Beri alamat ip pada masing masing mikrotik IP>>Address
    •  Mikrotik1

    • Mikrotik2

    • Mikrotik3

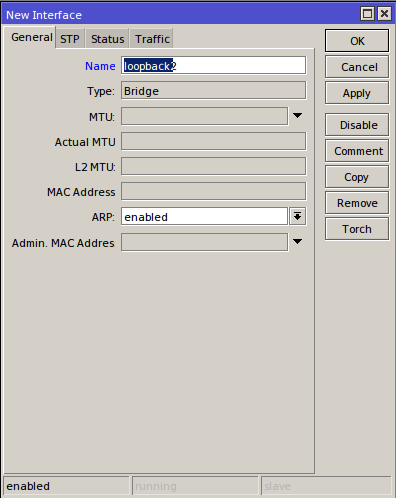

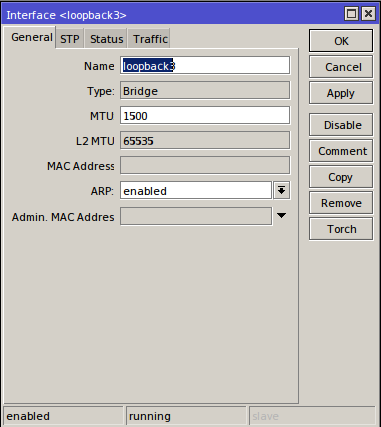

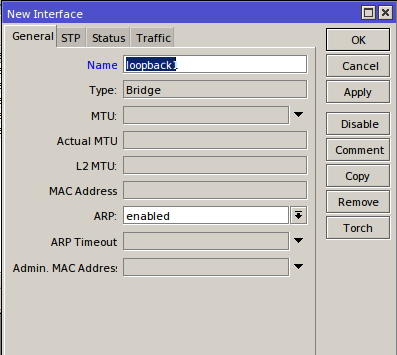

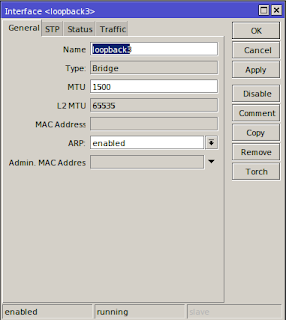

  • Kemudian tambah intrface bridge lalu namai dengan loopback
  • lalu tambahkan alamat loopback di dalamnya
    •  Mikrotik1

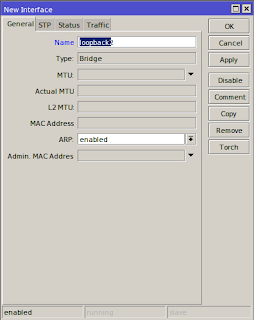

      •  Interfaces>>Add>>bridge
      • IP>>Addresses

    • Mikrotik2

    • Mikrotik3

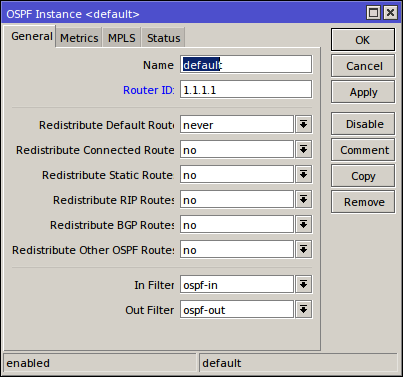

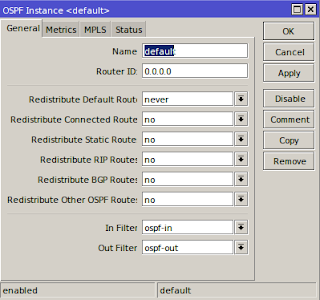

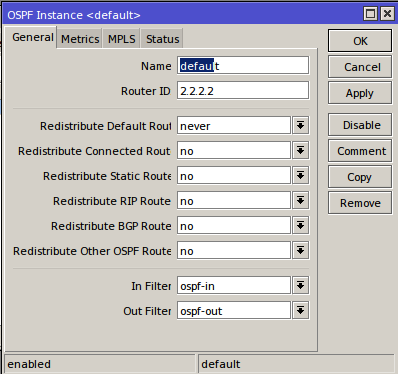

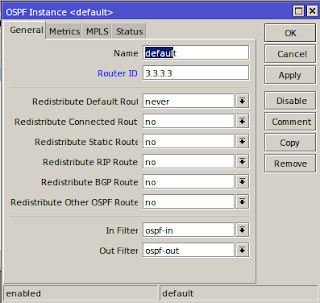

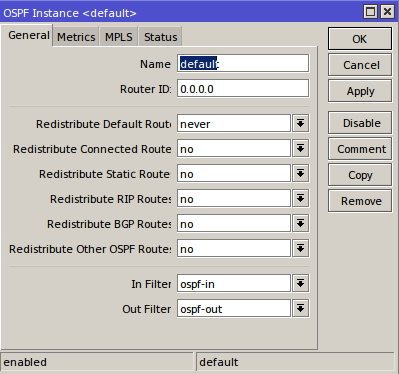

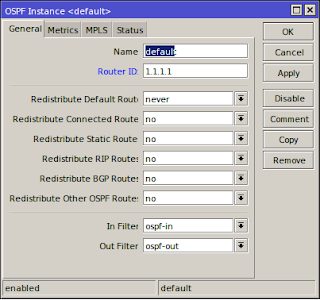

  • Kemudian menambah instance Routing ospf pada router id Routing>>OSPF>>OSPF Fnstance>>General
    • Mikrotik1


    • Mikrotik2
    • Mikrotik3
  • Kemudian kita menambahkan direct network pada masing-masing router Routing>>OSPF>>Network
    • Mikrotik1

    • Mikrotik2

    • Mikrotik3

G. Verifikasi

    • Mikrotik1

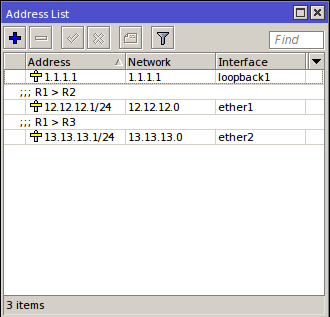

      • IP>>Addresses
      • Routing>>OSPF>>Instances
      • Routing>>OSPF>>Areas

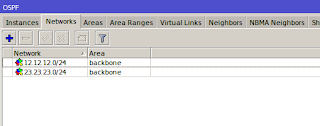

      • Routing>>OSPF>>Networks

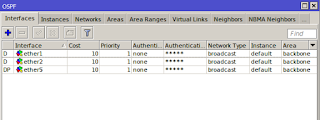

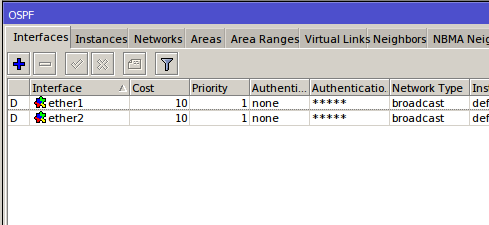

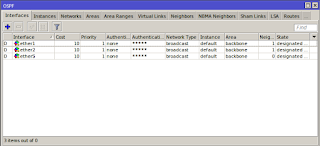

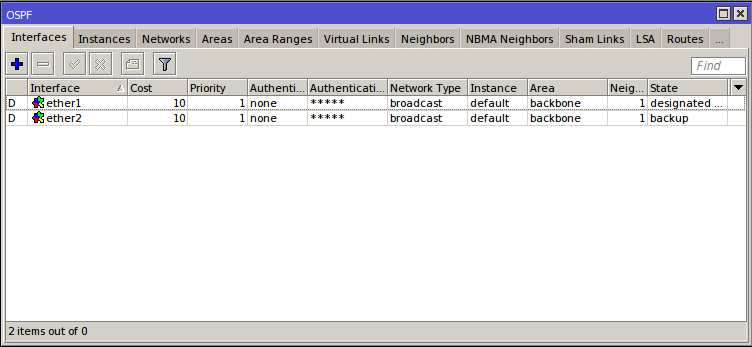

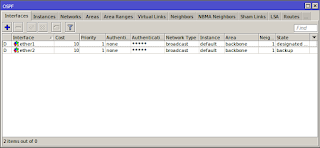

      • Routing>>OSPF>>Interfaces

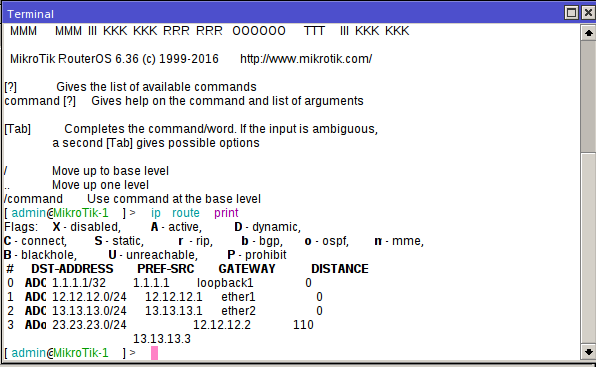

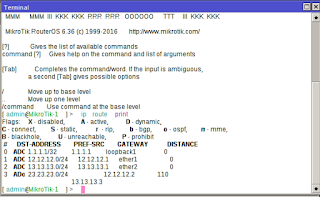

      • New Terminal>>Ketik Perintah ip route print
    • Mikrotik2

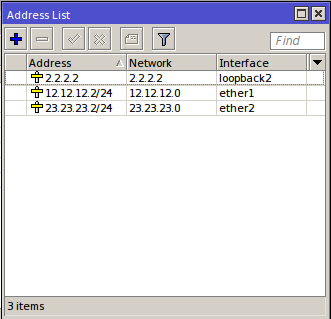

      • IP>>Addresses

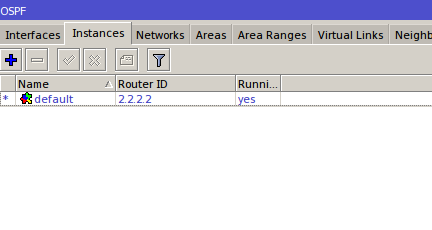

      • Routing>>OSPF>>Instances
      • Routing>>OSPF>>Areas

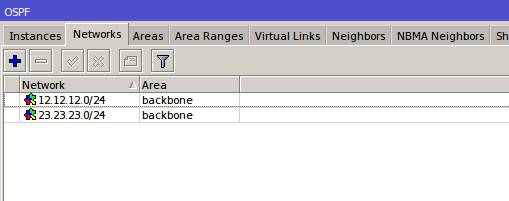

      • Routing>OSPF>Networks

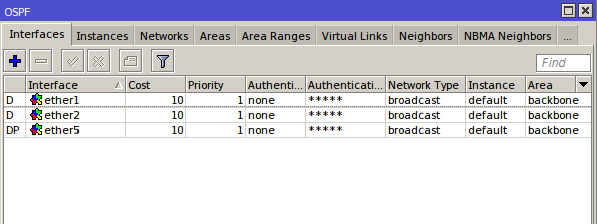

      • Routing>>OSPF>>Interfaces

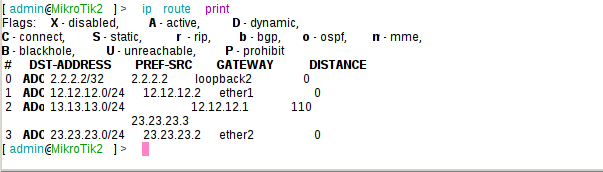

      • New Terminal>>ketik perintah ip route print

    • Mikrotik3

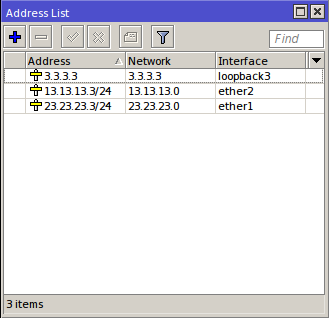

      • IP>>Addresses
      • Routing>>OSPF>>Instances

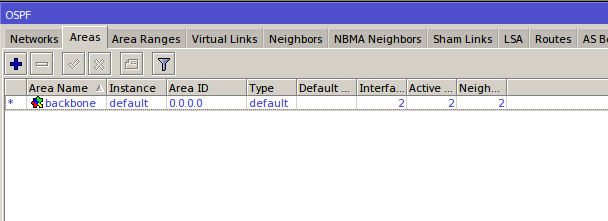

      • Routing>>OSPF>>Areas

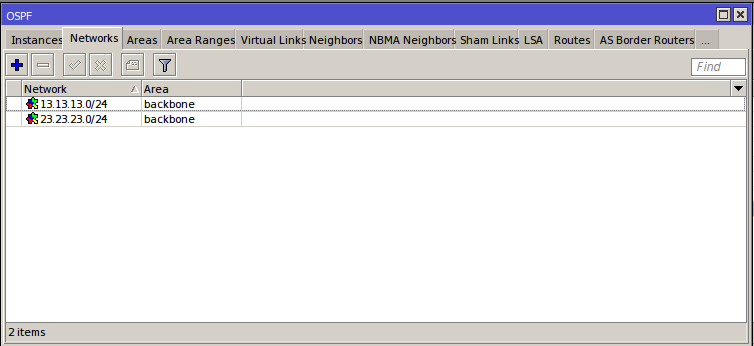

      • Routing>>OSPF>>Networks

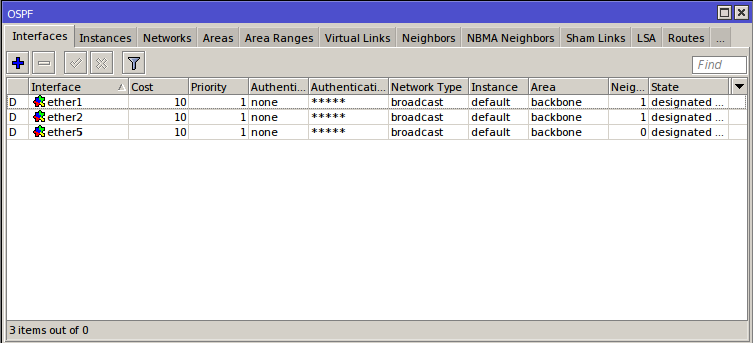

      • Routing>>OSPF>>Interfaces

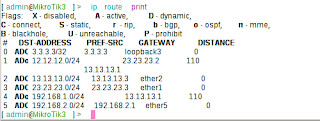

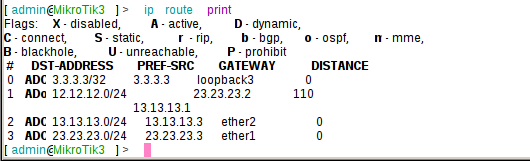

      • New Terminal>>ketik perintah ip route print

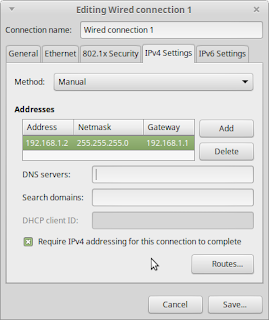

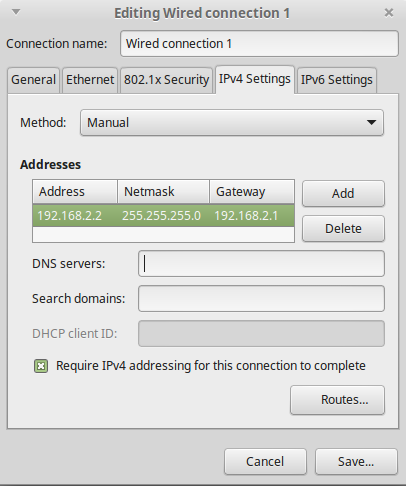

  • Karena kita menambah dua client masing-masing ada di mikrotik1 dan mikrotik3,maka kita konfigurasi ip address dan menambahkan network unruk eth5 pada kedua router tersebut
    • Mikrotik1
    • Mikrotik3

  H. VERIFIKASI

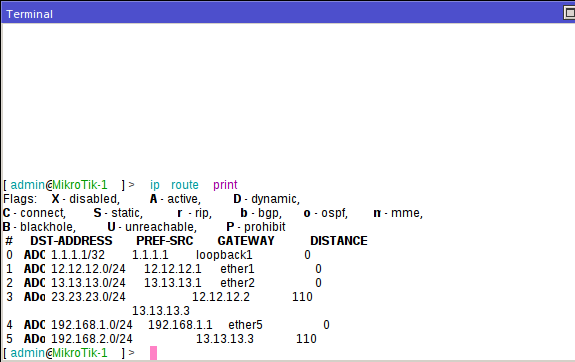

    • Mikrotik1


    • Mikrotik3

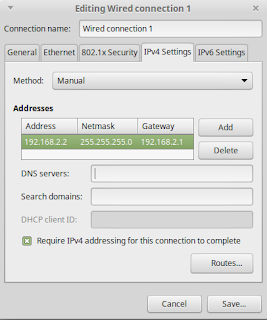

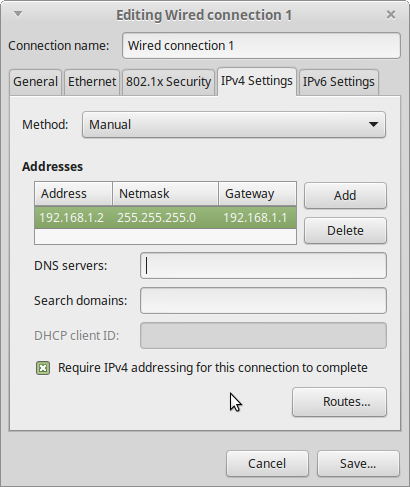

  • Pengujian Ping pada masing-masing Client
    • Ping Client Mikrotik1 ke Mikrotik2
    • Ping Client Mikrotik2 ke Mikrotik1

I. Hasil yang Didapatkan

  • Router satu sama lain sudah bisa saling terkoneksi
J. Kesimpulan
  • Routing ospf dapat kita terapkan lebih dari tiga router, untuk konfigurasi-nya sama seperti yang ada diatas
K. Referensi : http://www.uptoayuning.io/2016/09/konfigurasi-routing-ospf-menggunakan.html
